温州切边模的设计及应用要点

发布日期:[2021-01-12]     点击率:

切边加工常用于拉深或成形完成后零件边缘的修整,根据拉深件料厚、尺寸精度的要求 及生产批量大小、拉深材料性能的不同可选择不同的切边方法,常用的切边方法主要有直接 切边、挤压切边、对角切边、内涨式切边、浮动式切边等,一般来说,不同的切边方法需通 过与其相对应的切边模来完成。


温州切边模的设计及应用要点


(1)直接温州切边模


直接切边模可用于拉深件髙度较大、无凸缘筒(矩)形或带凸缘筒(矩)形的切边,料 厚适用范围较广。直接切边模的工作原理、结构与普通落料模相似,结构形式主要有正装式及倒装式两 种。


与普通落料模形式不同的是,倒装式直接切边模对废料的清除常采用废料切刀切断清 除,废料切刀的刃口面应比凸模的刃口低3〜5倍料厚,以免切边时啃伤刃口,数值应为5mm,使切边凸模刃磨刃口时方便,带凸缘倒装式直接切边模结构。正装式结构可用弹压或固定卸料板整体清除。

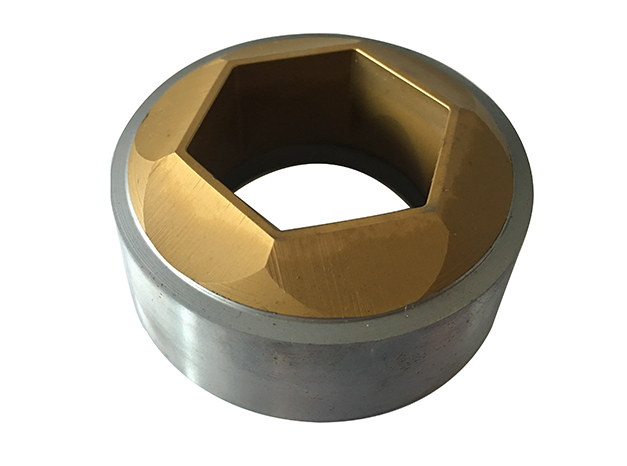

温州切边模


(2)浮动式温州切边模的设计要点


浮动式切边模的设计难点在于导板及切边凹模的设计,其中关键的又在于导板的设计,设计导板应先决定切边凹模的动作,再按动作的要求来设计导板的形状和尺寸,而导的形状和尺寸确定后,则可对切边凹模进行设计。
